弱电布线施工规范与工艺(适用于强电与弱电改造)

阅览次数:2781 次
 一、一般规定

  1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电 器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电;大功 率家电设备应独立配线安装插座
3 、配线时,相线与零线的颜色应不同;同一住宅相线( L
)颜色应统 一,零线( N )宜用蓝色,保护线( PE )必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于 0.5M Ω 。
5 、各弱电子系统均用星型结构。
6 、进线穿线管 2~3 根从户外引入家用信息接入箱。出线穿线管从家 用信息箱到各个户内信息插座。所敷设暗管(穿线管)应采用钢管 或阻燃硬质聚氯乙烯管(硬质 PVC 管)。
7 、直线管的管径利用率应为 50%~60% ,弯管的管径利用率应为 40%~50% 。
8 、所布线路上存在局部干扰源,且不能满足最小净距离要求时,应采 用钢管。
9 、暗管直线敷设长度超过 30 米 时,中间应加装过线盒。
10 、暗管必须弯曲敷设时,其路由长度应 ≤ 15 米 ,且该段内不得有 S 弯。连续弯曲超过 2 次时,应加装过线盒。 所有转弯处均用弯管器完成,为标准的转弯半径。不得采用国家明令禁止的三通四通 等。
11 、暗管弯曲半径不得小于该管外径的 6~10 倍。
12 、在暗管孔内不得有各种线缆接头。
13 、电源线配线时,所用导线截面积应满足用电设备最大输出功率。
14 、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm , 交 * 距离不应小于 100mm 。
15 、穿入配管导线的接头应设在接线盒内,接头搭接牢固,涮锡并用 绝缘带包缠应均匀紧密。
16 、暗盒均应该加装螺接以保护线路。


二、主要材料质量要求
1 、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准 的有关规定。
① 电源线:根据国家标准,单个电器支线、开关线用标准 1.5 平方毫 米线,主线用标准 2.5 平方毫米线;空调插座用 4 毫米 平方线;
② 背景音乐线:标准 2 × 0.3 平方毫米线
环绕音响线:标准 100-300 芯无氧铜
视频线:标准 AV 影音共享线
网络线: 超五类 UTP 双绞线
有线电视线: 宽带同轴电缆
2 、电器、电料的包装应完好,材料外观不应有破损,附件、备件应齐 全。
3 、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品,外观不应有破损及变形。
4 、金属电线保护管及接线盒外观不应有折扁和裂缝,管内应无毛刺, 管口应平整。
5 、通信系统使用的终端盒、接线盒与配电系统的开关、插座,选用与 各设备相匹配的产品。


  三、施工要点:
1 、应根据用电设备位置,确定管线走向、标高及开关、插座的位置。 ① 电源插座间距不大于 3m ,距门道不超过 1.5m ,距地面 30cm 。(国 际标准) ② 所有插座距地高度 30cm 。 ③ 开关安装距地 1.2~ 1.4m ,距门框 0.15~ 0.2m 。
2 、电源线配线时,所用导线截面积应满足用电设备的最大输出功率。
3 、暗盒接线头留长 30 厘米,所有线路应贴上标签,并表明类型、规 格、日期和工程负责人。
4 、穿线管与暗盒连接处,暗盒不许切割,须打开原有管孔,将穿线管 穿出。穿线管在暗盒中保留5毫米
5 、暗线敷设必须配管。
6 、同一回路电线应穿入同一根管内,但管内总根数不应超过 4 根。
7 、电源线与通讯线不得穿入同一根管内。
8 、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应 小于 500mm 。
9 、穿入配管导线的接头应设在接线盒内,接头搭接应牢固,绝缘带包 缠应均匀紧密。
10 、连接开关、螺口灯具导线时,相线应先接开关,开关引出的相线 应接在灯中心的端子上,零线应接在螺纹的端子上。
11 、厨房、卫生间应安装防溅插座,开关宜安装在门外开启侧的墙体上。

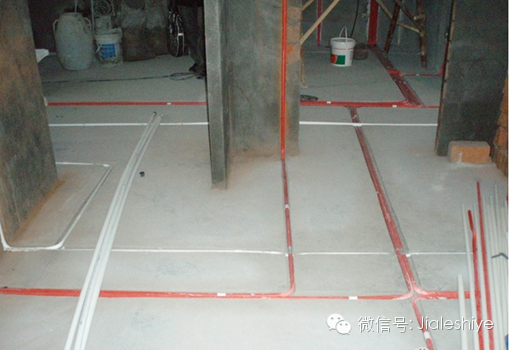

12 、线管均采取地面直接布管方式,如有特殊情况需要绕墙或走顶的话 ,必须事先在协议上注明不规范施工或填写《客户认可单》方可施工。

施工细则:
一、确定点位
1 、点位确定的依据:根据家庭布线设计图纸,结合墙上的点位示意图 ,用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
2 、暗盒高度的确定:除特殊要求外,暗盒的高度与原强电插座一致, 背景音乐调音开关的高度应与原强电开关的高度一致。若有多个暗盒在一起,暗盒之间的距离至少为 10mm 。
二、 开槽
1 、确定开槽路线:根据以下原则:
① 路线最短原则;
② 不破坏原有强电原则;
③ 不破坏防水原则。
2 、确定开槽宽度:根据信号线的多少确定 PVC 管的多少,进而确定 槽的宽度。
3 、确定开槽深度:若选用 16mm 的 PVC 管,则开槽深度为 20mm ;若选用 20mm 的 PVC 管,则开槽深度为 25mm 。
4 、线槽外观要求:横平竖直,大小均匀。
5 、线槽的测量:暗盒、槽独立计算,所有线槽按开槽起点到线槽终点 测量,线槽宽度如果放两根以上的管,应按两倍以上来计算长度。

  三、 布线
1 、确定线缆通畅:
① 网线、电话线的测试:分别做水晶头,用网络测试仪测试通断;
② 有线电视线、音视频线、音响线的测试:分别用万用表测试通断;
③ 其他线缆:用相应专业仪表测试通断。
2 、确定各点位用线长度:
① 测量出配线箱槽到各点位端的长度;
② 加上各点位及配线箱槽处的冗余线长度:各点位出口处线的长度为 200mm - 300mm 。
3 、确定标签:将各类线缆按一定长度剪断后在线的两端分别贴上标签,并注明:弱电种类-房间-序号
4 、确定管内线数:管内线的横截面积不得超过管横截面积的 80% 。
四、 封槽
1 、固定暗盒:除厨房、卫生间暗盒要凸出墙面 20mm 外,其他暗盒与墙面要求齐平。几个暗盒在一起时要求在同一水平线上。
2 、固定 PVC 管:
① 地面 PVC 管要求每间隔 一米必须固定;
② 槽 PVC 管要求每间隔 两米 必须固定;
③ 墙槽 PVC 管要求每间隔 一米 必须固定。
3 、封槽:封槽后的墙面、地面不得高于所在平面。
4 、清扫施工现场:封槽结束后,清运垃圾,打扫施工现场。附:为避免各种线路的弯曲回路,保证所有线路均为 “ 活线 ” ,布线施工工艺为地面直接布管方式(无特殊情况不得走踢脚线或者天花板内,否则线路无法做成“ 活线 ”
)。
家庭弱电设计,实现数字家庭的初步阶段
数字家庭这个名词对很多年轻人不陌生,但是如何让自己未来的蜗居或者豪宅也成为时尚现代便捷的智能之家呢? 想必绝大多数的朋友都对高清视频、无线互联等很感兴趣,这是我们实现数字家庭梦想的初步阶段,但是家居设计中的弱电布线方面,大家也不能轻视了。
其实作为家装的隐蔽工程,同时也是我们智能家居的连接神经,弱电布线的设计是非常重要的,这是实现数字家庭的第一步。如果装修结束之后,再要增加任何新的需求,都只能是走明线,当然你可能会采取无线技术来实现,不过有很多问题目前靠无线连接是解决不了的,所以掌握一些弱电布线的知识,绝对是受益匪浅的。
我们所述的弱电布线系统,是继水、电、气之后第四种必不可少的家庭基础设施。对构造数字家庭而言,这是基础性的工作,非常重要。弱电的处理对象是信息,即信的传送和控制,其特点是电压低、电流小、功率小、频率高,主要考虑的是信息传送的效果问题,如信息传送的保真度、速度、广度、可靠性。一般来说,弱电主要包括电话线、网线、有线电视线、音频线、视频线、音响线等等。弱电的过管排法几乎和强电是一样的,也要穿 PVC 管的。以线的截面不超过 PVC 管截面的 40% 为好。再强调一点,千万不可穿的太多,而且强电和弱电绝对不能穿在同一根管子里。而且要尽量分开,强电和弱电之间的距离最少是 20 厘米以上,否则就会有干扰。

弱电布线实现的功能
作为数字家庭组建的基础,布线是为了今后我们的应用更方便,一般来说,互连互通是基本的要求,具体的方面有以下一些:
关于家庭综合布线的几个涉及面
1 、电视:这个都懂。电视是家庭娱乐和休闲的一种普遍方式,家里的老人和孩子个有喜好不一样,都有自己的固定观看频道和 “ 专有栏目 ” 在每个房间都有电视,就不会有抢遥控器的现象了。
2 、电话:也许您会说,不是有无绳电话机吗,到时候用它就可以了,但实际上谁也不会把精美的无绳电话放在厨房和卫生间等位置。以前满房间大叫而且飞奔接电话的的事情不会再发生了,你的通话自由也保密。各房间还可以相互通话。
3 、宽带网络:INTERNET 这个富于时代感的词汇也正在融入我们的生活中。坐在家里通过网络你就可以轻松的网上办公、网上娱乐、网上购物,真正享受足不出户,万事搞定的方便和安逸。如今国内许多城市已经相继开通了宽带 IP 城域网,随之 “ 宽带信息化社区 ” 的概念也日益成为现在家庭的选择。我们能提供的不仅仅是宽带到户,更是 “ 宽带到桌 ” 、 “ 宽带到床 ” ,到任何你需要的地方!让你的网络生活更加美好!
4 、家庭影院:有很多朋友在装修中忽略线路预敷,装修完成之后才发现两个后环绕没法解决,拉明线不好看不安全,拆了重做吧,费时费钱不说,还有可能会破坏装修的整体效果。所以,在装修前,喜欢音乐的朋友千万可别忘了这套系统的布线工程。
5 视频共享 含红外控制。很多朋友认为看片就到客厅看去呗,用得了这么麻烦吗,在房间里面还得走到 DVD 那去控制它,简单的事反而变得复杂。现在有了先进的红外学习遥控设备,无需起身,可让你轻松的在自己的房间里控制外面的设备。
6 、耳机接入: 深夜里还可以随意收听自己喜欢的节目(音乐),不会影响别人的休息,何乐而不为呢。
7 、背景音乐:劳累了一天的您回到家中,自由放松您的心情,听听音乐,感受家的宁静与温馨,一天的工作压力也随之淡去。背景音乐设计根据您的需要,在包括厨房、卫生间、书 房、阳台的任何一个房间,为您布上音乐点,通过一个或多个音源,将高保真的音乐传送到每个房间,可以根据自己的需要独立控制每个房间的音量大小。


  需要多少?规划接口
我们在设计布线时就应该考虑到今后一段时间的需要。例如,除了在电脑桌和沙发旁设置信息点之外,是否需要在厨房布置信息点,以适应偶尔在厨房吃早饭时上网,或者日后智能冰箱的需要?在电视柜后面布置信息点也是一种非常有眼光的做法,从游戏机、机顶盒到电视机,过不了多久,我们就会看到配置 RJ-45 以太网接口的各种家电设备了,目前电力线联网已经开始进入实际阶段。为了适应较高水平信息服务的需要,提供当前和发展的电话、数据、多媒体和有线电视等服务。每户可引入 2 条 5 类 4 对对绞电缆,必要时也可设置 2 芯光纤;同步铺设 1-2 条 75Ω 同轴电缆及相应插座;每户宜设置墙埋式家庭信息接入箱,每一卧室、书房、起居室、餐厅等均应设置不少于 1 个信息插座,或光缆插座,以及 1 个电缆电视插座,也可按用户需求设置;主卫生间还应设置用于电话的信息插座;每个信息插座、光缆插座或电缆电视插座至墙埋式家庭信息接入箱,各敷设 1 条 5类 4 对对绞电缆、 2 芯光缆或 1 条 75Ω 同轴电缆; 墙埋式家庭信息接入箱的箱体应一次到位,满足长期的需要。
